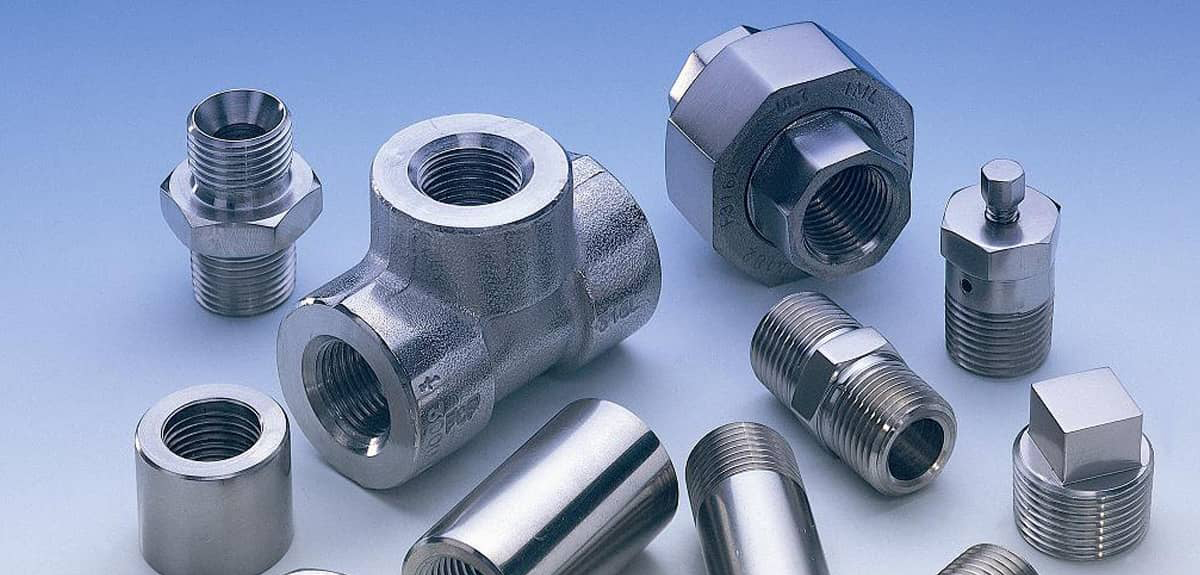

اتصالات لوله آهنی و انواع آن

اتصالات لوله‌های آهنی اجزای کلیدی در سیستم‌های لوله‌کشی فولادی هستند که به ایجاد ارتباط محکم، آب‌بندی مناسب و ایمنی در برابر فشار و دما کمک می‌کنند. این اتصالات شامل دنده‌ای، جوشی، فلنجی، کاملاکت (کمپرسیون)، و خروجی می‌شوند و هر کدام کاربرد خاص خودشان را در سیستم‌های گرمایشی، آبرسانی و صنعتی دارند. انتخاب صحیح نوع اتصال به شرایط سیستم، فشار کاری و دمای محیط بستگی دارد و تأثیر مستقیمی بر دوام و کارایی شبکه لوله‌کشی دارد.

مقدمه‌ای بر اتصالات لوله آهنی

اتصالات لوله آهنی اجزای بحرانی در سیستم‌های لوله‌کشی فلزی هستند که وظیفه ایجاد ارتباط محکم و آب‌بندی بین قطعات لوله‌های فولادی را بر عهده دارند. این اتصالات در سیستم‌های گرمایشی، آبرسانی، صنایع نفت و گاز و خطوط فشار قوی کاربرد گسترده‌ای دارند. اهمیت استفاده از اتصالات مناسب، اجرای اصولی و کیفیت محصولات، در دوام، ایمنی و راندمان کلی سیستم لوله‌کشی بسیار زیاد است. در ادامه به بررسی انواع این اتصالات و نحوه کاربردشان خواهیم پرداخت.

اتصالات دنده‌ای یکی از رایج‌ترین انواع اتصالات در لوله‌ آهنی هستند. این اتصالات با استفاده از دنده‌های داخلی و خارجی ایجاد می‌شوند و برای سیستم‌هایی با فشار متوسط مناسب هستند. کاربرد این نوع اتصال در سیستم‌های گرمایش مرکزی، آب‌کشی ساختمانی و خطوط بخار دیده می‌شود. مزایای این روش شامل نصب آسان، عدم نیاز به ابزارهای پیچیده و امکان باز و بسته شدن مجدد است، اما در سیستم‌های فشار قوی یا با دمای بسیار بالا، این اتصالات کارایی کمتری دارند.

اتصالات جوشی یکی از محکم‌ترین روش‌های اتصال در لوله‌های فولادی محسوب می‌شوند. این نوع اتصالات با استفاده از فرآیند جوشکاری ایجاد می‌شوند و در خطوط فشار قوی، صنایع نفت و گاز، و خطوط انتقال آب و بخار کاربرد دارند. انواع جوش شامل جوش سر به سر (Butt Weld)، جوش لب به لب (Socket Weld) و جوش فولادی استاندارد است. اجرای صحیح جوشکاری باید توسط جوشکاران با مدرک و با رعایت استانداردهای صنعتی انجام شود. این اتصالات عمر طولانی دارند اما در صورت اجرای نادرست، ممکن است باعث نشتی یا شکستگی در سیستم شوند.

اتصالات فلنجی یکی از روش‌های متداول برای ایجاد اتصال‌های قابل‌بازکردن در سیستم‌های لوله‌کشی صنعتی هستند. این اتصالات از دو فلنج، واشر و پیچ‌های فلزی تشکیل شده‌اند و امکان نصب و تعمیر آسان را فراهم می‌کنند. کاربرد این نوع اتصال در صنایع نفت، گاز، برق و خطوط انتقال آب بسیار رایج است. فلنج‌ها به انواع مختلفی مانند فلنج‌های بلند شده (Raised Face)، فلنج‌های رینگی (Ring Joint) و فلنج‌های معکوس (Lap Joint) تقسیم‌بندی می‌شوند. مزایای این اتصال شامل استحکام بالا، قابلیت تعمیر و استانداردهای جهانی است.

اتصالات کاملاکت یا کمپرسیونی گزینه‌ای محبوب برای سیستم‌هایی با فشار متوسط هستند. این اتصالات با استفاده از گاسکت یا واشر و فشار مکانیکی ایجاد می‌شوند و بدون نیاز به جوشکاری یا دنده‌کاری قابل نصب هستند. کاربرد این اتصالات در سیستم‌های گرمایشی، آب‌کشی صنعتی و خطوط هوا و گاز دیده می‌شود. سهولت نصب، دقت بالا و عدم نیاز به مهارت‌های پیچیده از مزایای این نوع اتصال است، اما در سیستم‌های فشار قوی یا دمای بالا، این اتصالات ممکن است با کاهش کارایی مواجه شوند.

اتصالات خورجی نوعی از اتصالات لوله‌کشی هستند که با استفاده از یک قطعه فلزی به نام خورج ایجاد می‌شوند. این روش در لوله‌های فولادی و برای ایجاد اتصال‌هایی با استحکام بالا استفاده می‌شود. کاربرد این اتصالات بیشتر در سیستم‌های صنعتی و خطوط انتقال سیالات با فشار بالا دیده می‌شود. مزایای این روش شامل استحکام بالا، مقاومت در برابر ارتعاش و قابلیت استفاده مجدد است. این اتصالات در خطوط نفت، گاز و آب‌های صنعتی بسیار رایج هستند و نیازمند ابزارهای اتصال ویژه و دقت بالا در نصب هستند.

اتصالات سر به سر یا سرسري، گزینه‌ای مناسب برای سیستم‌هایی که نیاز به قطع و وصل مکرر دارند. این نوع اتصالات در خطوط فشار قوی، خطوط آب، گاز و هوا کاربرد دارند. نحوه اتصال این قطعات به‌گونه‌ای است که بدون استفاده از ابزارهای سنگین و فقط با دست، اتصال ایجاد می‌شود. این اتصالات در سیستم‌هایی که نیاز به دسترسی مداوم وجود دارد، مثل خطوط آزمایشگاهی و صنعتی، بسیار کاربردی هستند. با این حال، در خطوط دائمی و با فشار بسیار بالا، این اتصالات به‌اندازه سایر روش‌ها دوام لازم را ندارند.

مقایسه انواع اتصالات لوله آهنی

در مقایسه انواع اتصالات لوله آهنی، عواملی مثل مقاومت، هزینه، سهولت نصب، عمر مفید و شرایط مناسب استفاده باید در نظر گرفته شوند. اتصالات جوشی دارای بیشترین استحکام هستند اما هزینه و زمان بیشتری برای نصب می‌برند. اتصالات دنده‌ای نصب آسان‌تری دارند اما در برابر فشار بالا مناسب نیستند . اتصالات فلنجی قابل تعمیر و بازکردنی هستند و در صنایع بزرگ کاربرد دارند. اتصالات کاملاکت و خورجی هم در سیستم‌هایی با فشار متوسط و دمای مناسب بهتر عمل می‌کنند. انتخاب درست این اتصالات به شرایط پروژه، بودجه و مهارت نصاب بستگی دارد.

استانداردهای اتصالات لوله آهنی در ایران و جهان

استانداردهای اتصالات لوله‌ آهنی در ایران و جهان بسیار مهم هستند و کیفیت، ایمنی و دوام سیستم لوله‌کشی را تضمین می‌کنند. در ایران، استاندارد ملی ایران (ISIRI) و در سطح جهانی، استانداردهای ANSI، ASME، DIN، و ISO اهمیت زیادی دارند. این استانداردها شامل نوع مواد، ضخامت، استحکام، و روش‌های تست کیفیت می‌شوند. برای مثال، استاندارد ASME B16.5 برای فلنج‌ها و ANSI B1.20.1 برای اتصالات دنده‌ای اهمیت زیادی دارد. همچنین، تست‌های فشاری، تست نشتی و تست خوردگی برای اطمینان از کیفیت اتصالات انجام می‌شود. خرید اتصالات استاندارد و توجه به نشانه‌های کیفیت روی محصول می‌تواند از بروز مشکلات احتمالی جلوگیری کند.

نکات مهم در انتخاب اتصالات مناسب برای لوله‌های آهنی

انتخاب اتصالات لوله‌ آهنی باید با توجه به نوع سیستم، فشار کاری، دمای محیط، شرایط محیطی و اهمیت کیفیت انجام شود. در سیستم‌های فشار قوی، اتصالات جوشی یا فلنجی گزینه‌های بهتری هستند، در حالی که در خطوطی با فشار متوسط، اتصالات دنده‌ای یا کاملاکتی می‌توانند مناسب باشند. همچنین، شرایط محیطی مثل وجود رطوبت، مواد شیمیایی یا ارتعاش باید در نظر گرفته شود. اهمیت استفاده از اتصالات استاندارد و تولیدکنندگان معتبر هم نباید فراموش شود، چون کیفیت این اتصالات مستقیماً بر روی دوام و ایمنی سیستم لوله‌کشی تأثیر می‌گذارد .

نگهداری و تعمیر اتصالات لوله آهنی

اتصالات لوله‌ آهنی نیازمند نگهداری دوره‌ای هستند تا از بروز نشتی، خوردگی یا افت فشار جلوگیری شود. برای شناسایی نشتی، می‌توان از روش‌های تصویربرداری حرارتی، تست فشار یا دستگاه‌های شنوا، و ابزارهای دیجیتال استفاده کرد. در صورت بروز مشکل، گاهی تعمیر موضعی امکان‌پذیر است، اما در بیشتر موارد، جایگزینی قطعه آسیب‌دیده بهترین راه‌حل است. همچنین، استفاده از عایق‌های ضد خوردگی، رنگ‌های ضد زنگ و پوشش‌های محافظتی می‌تواند عمر مفید این اتصالات را افزایش دهد . در سیستم‌های قدیمی، بازرسی منظم و تعویض به‌موقع اتصالات می‌تواند از بروز مشکلات بزرگ‌تر جلوگیری کند.

چگونه اتصالات لوله آهنی باکیفیت شناسایی کنیم؟

برای شناسایی اتصالات لوله آهنی باکیفیت، باید به نشانه‌های استاندارد، وجود برچسب استاندارد، نوع برند و کیفیت ساخت توجه کنید. اتصالات باکیفیت دارای ضخامت مناسب، دنده‌های دقیق، سطح صاف و بدون ترک و علامت‌های تولیدکننده هستند. همچنین، وزن مناسب و نبود بوی شیمیایی نشانه‌هایی از کیفیت هستند. از خرید اتصالات بدون استاندارد، دنده‌های شل، و قطعات شکننده باید خودداری کنید. در صورت امکان، از فروشندگان معتبر و توزیع‌کنندگان با سابقه خرید کنید تا از کیفیت اتصالات اطمینان حاصل کنید.

 کاربرد اتصالات لوله آهنی در صنایع مختلف

اتصالات لوله‌ آهنی در بسیاری از صنایع کلیدی کاربرد دارند. در صنایع نفت و گاز ، اتصالات جوشی و فلنجی برای خطوط فشار قوی استفاده می‌شوند. در سیستم‌های آبرسانی شهری و صنعتی ، اتصالات دنده‌ای و کاملاکتی کاربرد گسترده‌ای دارند. در سیستم‌های تأسیسات داخلی ، اتصالات سرسری و خورجی مورد استفاده قرار می‌گیرند. همچنین، در کارخانجات و خطوط فشار قوی ، اتصالات فلنجی و جوشی گزینه‌های اصلی هستند. کاربرد این اتصالات در صنایع مختلف، به دلیل استحکام، دوام و مقاومت در برابر فشار و دما ، بسیار گسترش یافته است.

در ایران، چند چالش مهم در استفاده از اتصالات لوله آهنی وجود دارد. یکی از این چالش‌ها، نوسانات قیمت و کیفیت متفاوت محصولات در بازار است. گاهی اتصالات بدون استاندارد و با مواد نامرغوب در دسترس هستند که می‌توانند باعث نشتی، خوردگی و حتی خطرات ایمنی شوند. همچنین، نیروی متخصص جوشکار و نصاب با تجربه در برخی مناطق کم‌کاربرد است و این امر باعث کاهش کیفیت اجرا می‌شود. عدم نظارت کافی بر بازار و نوسانات ارزی هم این چالش‌ها را تشدید می‌کند. راهکارهایی مثل خرید از تولیدکنندگان معتبر، آموزش نصابان و نظارت بیشتر بر کیفیت وارداتی می‌توانند به بهبود وضعیت کمک کنند.

 روند آینده اتصالات لوله آهنی در صنعت ایران

در سال‌های اخیر، استفاده از اتصالات لوله‌ آهنی استاندارد در ایران روند صعودی پیدا کرده است. گرایش به استفاده از استانداردهای بین‌المللی، تغییرات در آیین‌نامه‌های ساختمانی و افزایش آگاهی پیمانکاران باعث شده است که این اتصالات بیشتر مورد استفاده قرار گیرند. همچنین، تولید داخلی با بهبود کیفیت و رعایت استانداردهای لازم در حال گسترش است. این روند باعث خواهد شد که در آینده، استفاده از اتصالات باکیفیت و استاندارد در سیستم‌های لوله‌کشی افزایش یابد و هزینه‌های تعمیراتی کاهش پیدا کند .

 مقایسه اتصالات لوله آهنی با اتصالات لوله‌های پلاستیکی

در مقایسه با اتصالات لوله‌ پلاستیکی، اتصالات لوله‌ آهنی استحکام بیشتری دارند و برای سیستم‌های فشار قوی و دمای بالا مناسب‌ترند . اما نصب آن‌ها زمان‌بر و نیازمند مهارت بیشتری است. اتصالات لوله‌های پلاستیکی مثل اتصالات جوش دهنده‌ای یا فشاری ، سبک‌تر و مقاوم در برابر خوردگی هستند اما در برابر گرما و فشار بالا دوام کمتری دارند . از نظر هزینه، اتصالات فولادی در ابتدا گران‌تر هستند اما در بلندمدت، نیاز کمتری به تعمیرات دارند . این مقایسه به شما کمک می‌کند تا بهترین انتخاب را برای سیستم خود داشته باشید.

اتصالات لوله آهنی نسبت به اتصالات لوله‌های پلاستیکی مزایای قابل توجهی در زمینه استحکام و مقاومت در برابر فشار و دمای بالا دارند. این نوع اتصالات معمولاً در صنایع سنگین، خطوط بخار و سیستم‌های تحت فشار زیاد به کار می‌روند. هرچند نصب آن‌ها نیازمند تخصص، تجهیزات جوشکاری و زمان بیشتر است، اما در بلندمدت دوام بالاتری داشته و نیاز به تعمیرات کمتری دارند.

از طرفی، اتصالات لوله‌های پلاستیکی سبک‌تر هستند و نصب آن‌ها بسیار سریع‌تر و ساده‌تر انجام می‌شود. این اتصالات به دلیل مقاومت بالا در برابر خوردگی و مواد شیمیایی، گزینه‌ای مناسب برای سیستم‌های خانگی، آبرسانی و زهکشی محسوب می‌شوند. با این حال، تحمل فشار و دمای بالای آن‌ها محدود بوده و برای کاربردهای صنعتی سنگین توصیه نمی‌شوند.

در مجموع، اگر شرایط پروژه نیازمند تحمل فشار بالا، دمای زیاد و دوام طولانی‌مدت باشد، اتصالات لوله آهنی انتخاب بهتری هستند. ولی اگر سهولت نصب، مقاومت در برابر خوردگی و هزینه کمتر در اولویت باشد، اتصالات پلاستیکی گزینه مناسب‌تری به شمار می‌روند

 نکات کلیدی در اجرای اتصالات لوله آهنی

در اجرای اتصالات لوله‌ آهنی، رعایت استانداردهای لازم، استفاده از ابزار مناسب، و داشتن نیروی متخصص بسیار مهم است. باید اطمینان حاصل کنید که جوشکاری به‌درستی انجام شده، دنده‌ها بدون آسیب هستند و واشرها و گاسکت‌ها با کیفیت مناسبی انتخاب شده‌اند . همچنین، رعایت فاصله‌های مناسب، استفاده از عایق‌های ضد خوردگی و تست فشار قبل از بهره‌برداری نکات کلیدی در اجرای صحیح این اتصالات هستند. اجرای غیراصولی می‌تواند باعث نشتی، شکستگی و حتی خطرات ایمنی شود.

برای حفظ اتصالات لوله‌ آهنی در برابر نشتی و خوردگی، استفاده از عایق‌های ضد خوردگی، رنگ‌های ضد زنگ و پوشش‌های پلیمری ضروری است. همچنین، بازرسی دوره‌ای، تست فشار و بررسی واشرها و گاسکت‌ها می‌تواند از بروز نشتی جلوگیری کند. در محیط‌های مرطوب یا شیمیایی، استفاده از اتصالات استنلس استیل یا با پوشش گالوانیزه بهتر است. نگهداری منظم و تعمیر به‌موقع هم از افزایش خسارات جلوگیری می‌کند و عمر مفید سیستم لوله‌کشی را افزایش می‌دهد .

 قیمت و عوامل مؤثر بر هزینه اتصالات لوله آهنی

قیمت اتصالات لوله آهنی تحت تأثیر عوامل مختلفی قرار می‌گیرد. قطر لوله، نوع اتصال، استاندارد تولید، برند و شرایط بازار از جمله این عوامل هستند. عموماً، اتصالات استاندارد و با کیفیت بالا گران‌تر هستند، اما عمر بیشتری دارند و ایمنی سیستم را افزایش می‌دهند . در ایران، قیمت این اتصالات در بازار متغیر است و تحت تأثیر نوسانات ارزی و شرایط تولید و واردات قرار می‌گیرد. همچنین، نوع اتصال (جوشی، دنده‌ای، فلنجی) هم بر هزینه کلی تأثیرگذار است. انتخاب اتصالات باکیفیت در ابتدا می‌تواند در آینده هزینه‌های نگهداری و تعمیرات را کاهش دهد .

 نتیجه‌گیری و پیشنهادات نهایی

در این مقاله به بررسی انواع اتصالات لوله‌ آهنی، کاربردهای آن‌ها، مزایا و معایب هر نوع و همچنین نکات مهم در خرید و اجرا پرداختیم. این اتصالات در سیستم‌های فشار قوی، صنایع نفت و گاز، و تأسیسات داخلی کاربرد گسترده‌ای دارند. با این حال، انتخاب صحیح، استاندارد بودن، و اجرای اصولی می‌تواند بیشترین بهره‌وری و کمترین خطرات احتمالی را فراهم کند. پیشنهاد می‌شود که در خرید، به استانداردها و برند تولیدکننده توجه شود و در اجرا، از نیروی متخصص و ابزار مناسب استفاده شود . با رعایت این نکات، می‌توان از این اتصالات به‌خوبی در سیستم‌های لوله‌کشی استفاده کرد.
